"荷重200kg・高揚程 50m "を実現した "
エンドレスタイプ"小型ホイスト！
■BW-E200シリーズ
- ワイヤロープを"引き込み・排出"する構造で荷の揚げ降ろしをするホイストが新登場！
- ワイヤロープを巻き取らないシンプルな構造により"乱巻き"や"段落ち"が無く、スムーズな荷の昇降ができます。
- 小型ながら、重荷重200kg・高揚程50mを実現しました。
- ※垂直吊り専用です。斜め引きや往復牽引の用途では使用できません。
■ワイヤロープ作動のしくみ
- ワイヤロープには必ず弊社標準付属のスプリングエンドを取付けてご使用ください。
特徴
作業の安全・安心を支える充実の装備！
電子制御の安全装置内蔵！
過負荷・過電流状態、過頻度状態などを自己判断、自動停止／
自動復帰して、故障・事故の未然防止を図ります。
ブレーキ装置：当社独自のメカニカルブレーキと電子制御によるブレーキの併用で、より確実な荷の停止ができます。
巻上げスピードは"高速・低速"の2速可能！
高速は20m/min、低速は6m/minの2速操作が可能で、地切り・荷取り時の作業の安全を図ります。 (BW-E200)
付属機器

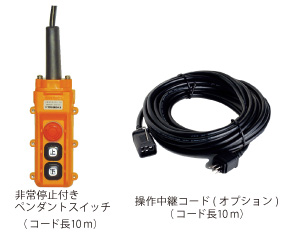

有線操作タイプ
- ・安全・安心・確実な作業の万一に対応するため、非常停止ボタンを標準装備(JIS規格)
- ・オプションの操作中継コードで延長可能
シングルリモコンタイプ
- ・920MHz帯（特定小電力無線）による双方向通信
- ・水平送信距離100m以上、垂直送信距離50m以上
- ・通信状態や異常の有無および操作可否をランプで表示
- ・非常停止ボタンと同等の停止ボタン付き
- ・単三乾電池３本で動作
ダブルリモコンタイプ
- ・作業現場で２ヶ所から便利に操作
- ・専有ボタンを押した無線送信機でのみ操作可能
| 操作方式（操作方式記号） | |||
|---|---|---|---|
| 有線操作タイプ（無記号） | シングルリモコンタイプ（R） | ダブルリモコンタイプ（WR） | |
| 非常停止付きペンダントスイッチ | ○ | ○（オプション） | ○（オプション） |
| 無線送信機 | × | ○ | × |
| 専有ボタン付き無線送信機×2ヶ | × | × | ○ |
ワイヤロープ
- ・ベビーワインダー専用
- ・ラッチロックフック、スプリングエンド（2ヶ）付き
ワイヤロープには必ずスプリングエンドを取付けてください。
雨カバー（オプション）
- ・取付け簡単で雨や雪からホイストを守り、漏電・故障などを未然に防ぐ
- ・耐久性に優れたターポリン素材使用
ロープリール(オプション)
- ・気になる排出されたワイヤロープも自動収納でスッキリ。
- ・ベビーワインダーとロープリールを連動して使用することで、安心・安全に作業することができます。
外形図
仕様

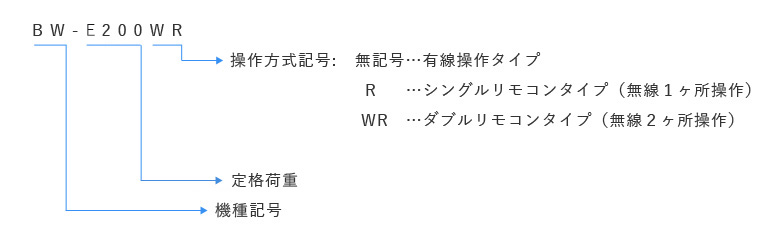

型式説明
| 型式 | 定格荷重 [kg] |
巻上速度 [m/min] 1層 / 最外層 |
モータ出力 [W] |
ウインチ定格 [min] |
標準ワイヤロープ | 下フック | 操作コネクタ | 雨カバー (オプション) |
本体重量 [kg] |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 高速 | 低速 | |||||||||
| BW-E200□ | 200 | 20 | 6.0 | 800 | 15 | Φ6 × 32 m または Φ6 × 52 m |
ラッチロック式 スイベルフック |
5芯角型 | 大 | 20 |
| BW-E300□ | 300 | 12 | 4.0 | 800 | 15 | Φ6 × 32 m | ラッチロック式 スイベルフック |
5芯角型 | 大 | 20 |
電源 : AC100V 50/60 Hz
電源コード : 2mm2×3芯×5m
- 型式末尾の□には操作方式記号(無記入、R、WR)が入ります。
無記号 : 有線操作タイプ R : シングルリモコンタイプ(無線1ヶ所操作) WR : ダブルリモコンタイプ(無線2ヶ所操作) - ウインチ定格とは定格電圧・定格周波数・定格荷重で「巻上2m - 休止3秒 - 巻下2m - 休止3秒」のサイクルによって繰返し運転を行ったときの許容運転時間をいいます。
- ワイヤロープの長さはご注文時にご指定ください。なお、標準よりも長いワイヤロープを使用したい場合は「揚程 + 2m以上」の長さとしてください。
- 標準よりも長いワイヤロープをご使用の場合、下表の揚程に対応した荷重を限度としてご使用ください。
BW-E200□ 揚程 50 m以下 60 m 70 m 80 m 90 m 100 m 荷重 200 kg 180 kg 165 kg 150 kg 135 kg 120 kg BW-E300□ 揚程 30 m以下 40 m 50 m 60 m 70 m 80 m 荷重 300 kg 250 kg 200 kg 170 kg 150 kg 130 kg - 排出側のワイヤロープが邪魔になる場合には、オプションのロープリールとの併用をご検討ください。
なお、ロープリールはシングルリモコンタイプかダブルリモコンタイプのベビーワインダーとしか連動できませんのでご注意ください。
また、ベビーワインダーの無線送信機とのペアリング（無線の設定）も必要です。
| 型式 | 最大巻取量 | 巻取張力[kg] | モータ出力[W] | 本体重量[kg] |
|---|---|---|---|---|
| RR-06 | Φ6 × 120 m | 15 | 400 | 28 |
電源 : AC100V 50/60 Hz
電源コード : 2mm2×3芯×5m
- ロープリールはシングルリモコンタイプかダブルリモコンタイプのベビーワインダーでしか連動することができません。
また、ベビーワインダーと同時購入していただくと、ベビーワインダーとロープリールが連動するようペアリング(無線の設定)してから出荷致します。 - 付属の切替付きペンダントスイッチでも操作も可能ですが、無線送信機による操作時のみベビーワインダーと連動して排出されたワイヤロープを巻取り・巻出しします。
- ロープリールを併用する場合には、ワイヤロープの長さは下記を参考にしてください。
