足場材荷揚用ウインチ 「足場ボーイ」

高頻度の足場作りに大活躍!( 他用途にも使用できます )

床面設置と壁面設置の2種類の設置方法が可能な、定置型ウインチです。
有線操作タイプだけでなく、無線操作のシングルリモコンタイプとダブルリモコンタイプも用意しています。

※ ワイヤロープは Φ4 × 100m と Φ5 × 60m の2種類をご用意していますので、注文時にご指定ください。

動画を見る

型式説明
型式説明

型式 定格荷重 (kg) 巻上速度 (m/min) ※ロープ巻取量(m) モータ出力 (W) ウインチ
定格
(min)
ワイヤロープ (m) つり金具 操作コネクタ 本体重量 (kg) 外形図 (PDF)
高速 低速 操作方式記号
1層 最外層 1層 最外層 無記号 R WR
MA-N900 ロープ径Φ4mm:100 26 44 8.5 14.6 ロープ径Φ4mm:119 937 30 Φ4×100 ラッチロックフック 5芯角型 30 PDF PDF PDF
ロープ径Φ5mm:150 ロープ径Φ5mm:66 Φ5×60
電源:AC100V 50/60Hz
電源コード:2mm2 × 3芯 × 5m
無線:特定小電力

※注文時にワイヤロープのサイズをどちらかご指定ください。

■動作
低速と高速の2速運転が可能です。始動・停止がゆっくりで、荷揺れの少ない運転が可能です。

■安全装置
非常停止ボタン:有線操作タイプにあります。なお、無線操作タイプにも同等のボタンがあります。
電子制御:電圧・電流・運転時間などを監視し、故障を未然に防ぎます。

■ウインチ定格
定格電圧・定格荷重で「巻上2m - 休止3秒 - 巻下2m - 休止3秒 」のサイクルによって繰返し運転を行ったときの許容運転時間をいいます。

■操作スイッチ
非常停止付きペンダントスイッチ:非常停止ボタン付きです。また、上・下ボタンは2段押しで高速、低速が切り替わります。
無線送信機:水平送信距離 100m 以上、垂直送信距離 50m 以上です。また、非常停止ボタンと同等の停止ボタン付きです。なお、単三乾電池3本で動作します。
専有ボタン付き無線送信機:無線送信機に専有化機能(※)を追加したものです。
※専有化機能:専有ボタンを押した無線送信機でのみ足場ボーイを操作可能にし、他方の無線送信機では操作不可にする誤操作防止機能です。

■オプション
操作中継コード(10m):複数本つなぐことで非常停止付きペンダントスイッチのコードを揚程分まで延長可能です。
非常停止付きペンダントスイッチ:無線操作が難しい環境でご使用ください。[シングルリモコンタイプ、ダブルリモコンタイプ用]

■対応操作スイッチ
操作方式記号 操作方式 付属操作スイッチ
無記号 有線操作タイプ 非常停止付きペンダントスイッチ
R シングルリモコンタイプ 無線送信機×1ヶ
WR ダブルリモコンタイプ 専有ボタン付き無線送信機×2ヶ
※有線操作タイプを無線操作のタイプに仕様変更できません。
※シングルリモコンタイプをダブルリモコンタイプに仕様変更することはできません。
※無線操作のタイプは、オプションの非常停止付きペンダントスイッチでの操作も可能ですが、ペンダントスイッチと無線送信機のどちらかでの操作になります。
※1台の無線送信機で複数の足場ボーイを操作することはできません。

■2通りの設置方法

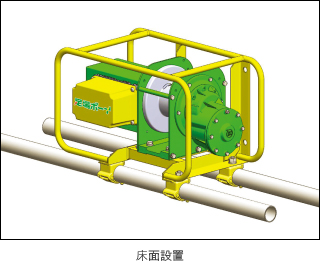

床面設置 足場ボーイ_壁面設置

2通りの設置方法でご使用いただけます。現場の状況に応じて使い分けて下さい。
なお、設置に必要なクランプなどは付属しておりませんので別途ご購入下さい。
また、本機を上図以外の姿勢で使用すると故障の原因になりますのでご遠慮下さい

■マイティアーム250L
別売りのマイティアームと滑車がセットになった250L(足場ボーイ用)と併用することで、荷を取込み易くなります。
このセット品ではマイティアームの根元に滑車を設けることができるため、ワイヤロープの交差を防止することができます。

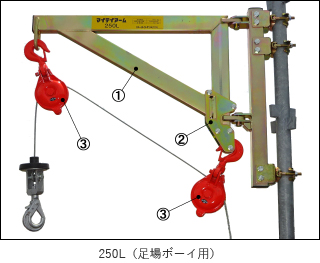

■250L(足場ボーイ用)内訳
①マイティアーム 250L×1
②根元滑車取付ブラケット×1
③滑車×2
※ 滑車および根元滑車取付ブラケットは別々でもご購入いただけます。
※ マイティアームは十分な強度を確保した足場に取付けて下さい。
※ 根元滑車取付ブラケットはワイヤロープの交差防止にのみ使用し、直接荷を吊下げる用途には使用しないで下さい。

※ 外形図はこちらを参照して下さい。
マイティアーム250L
